Höheneinstellung für die Festool OF 1400 im Frästisch

Jeder Frästisch benötigt eine Höheneinstellung. Meine Lösung basiert auf einem Fahrradbremskabel und kann bequem von vorne bedient werden.

Zum Verständnis: Die ganze Höheneinstellung ist hier umgedreht, also auf dem Rücken liegend zu sehen. Unter dem Frästisch war einfach zu wenig Platz und Licht für vernünftige Bilder.

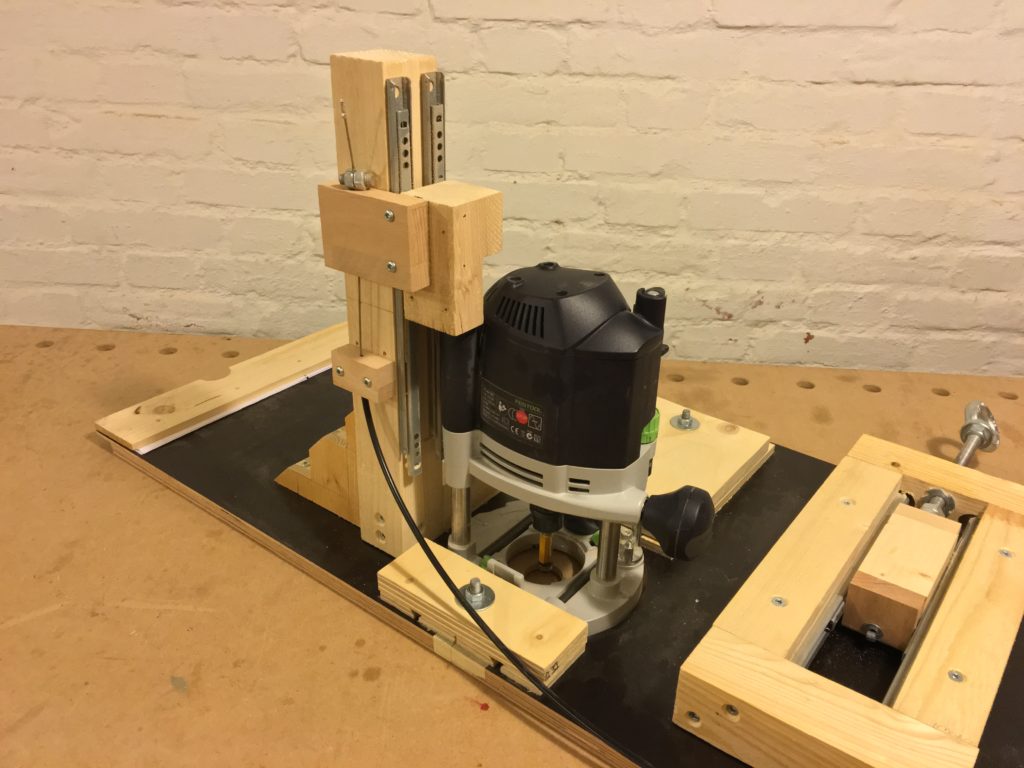

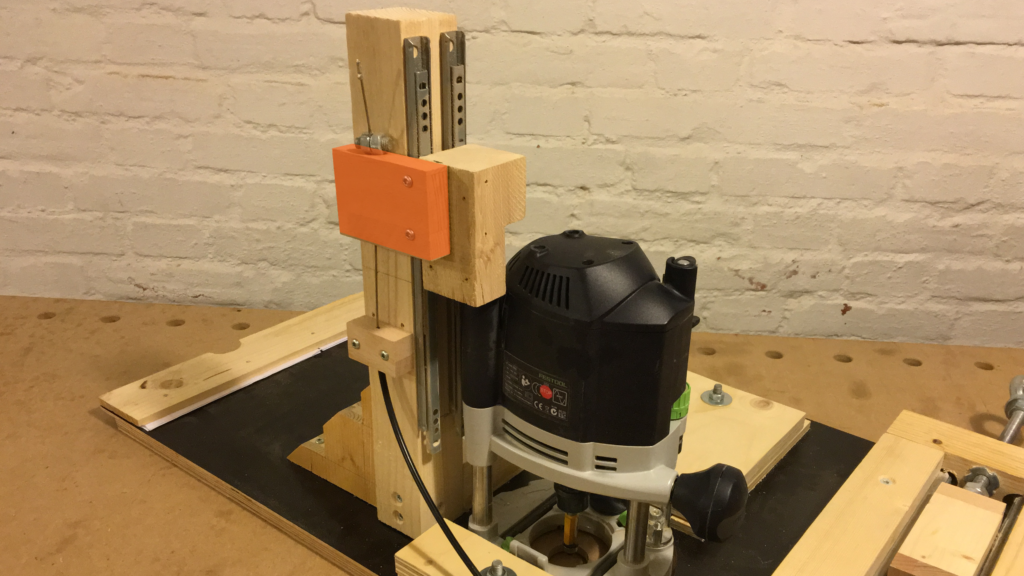

Die Höheneinstellung besteht aus zwei Hauptteilen, dem Pfosten mit dem Druckklotz und einem Holzrahmen mit dem Schiebeklotz. Die beiden Teile sind mit einem Fahrradbremskabel verbunden.

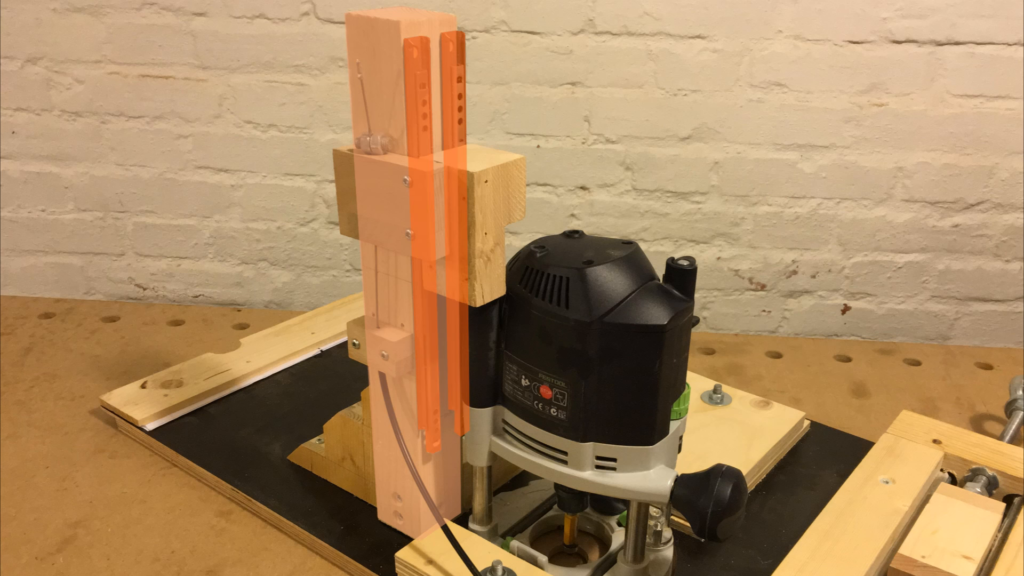

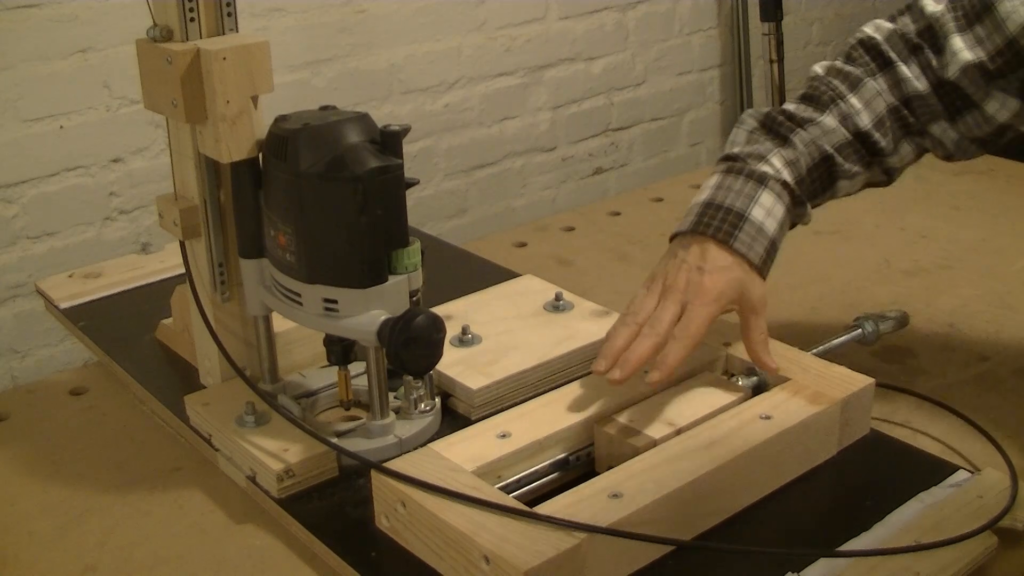

Das Fahrradbremskabel fungiert als Bowdenzug. Mit dem Gewindestab wird der Schiebeklotz im Holzrahmen nach hinten gedrückt. Dabei wird das Kabel angezogen. Diese Zugbewegung wird wie bei einer Fahrradbremse auf den Zughebel und den Druckklotz am Pfosten übertragen. Dort wird dann die Oberfräse entsprechend nach unten gedrückt.
Wenn der Gewindestab wieder zurückgedreht wird, zieht das Gewicht der Oberfräse und die Federn die Fräse weider nach unten.

Das Fahrradbremskabel fungiert als Bowdenzug. Mit dem Gewindestab wird der Schiebeklotz im Holzrahmen nach hinten gedrückt. Dabei wird das Kabel angezogen. Diese Zugbewegung wird wie bei einer Fahrradbremse auf den Zughebel und den Druckklotz am Pfosten übertragen. Dort wird dann die Oberfräse entsprechend nach unten gedrückt.
Wenn der Gewindestab wieder zurückgedreht wird, zieht das Gewicht der Oberfräse und die Federn die Fräse weider nach unten.

Als Erstes werden zwei Schubladenauszüge am Pfosten befestigt. Dazu müssen ein paar zusätzliche Löcher gebohrt werden. Die Auszüge müssen absolut parallel sein, sonst kann sich der Druckklotz später nicht frei bewegen.

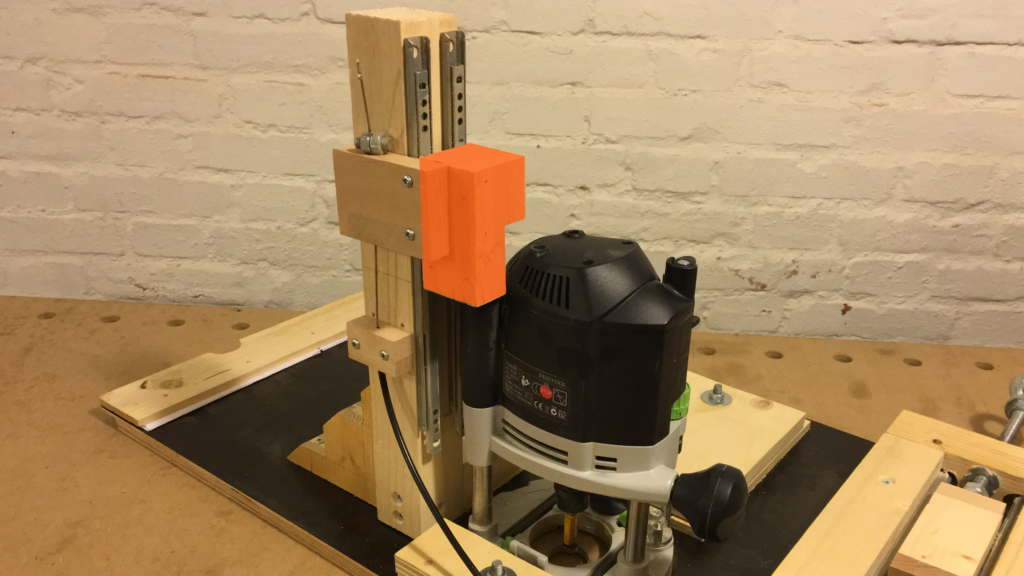

Der Druckklotz stellt die Verbindung zur Oberfräse her. In der Mitte hat er ein grosses Loch und eine Ecke muss abgesägt werden, damit er auf die Oberfräse passt.

Dann kann er auf die Auszüge geschraubt werden. Dabei ist wiederum genaues Arbeiten gefragt.

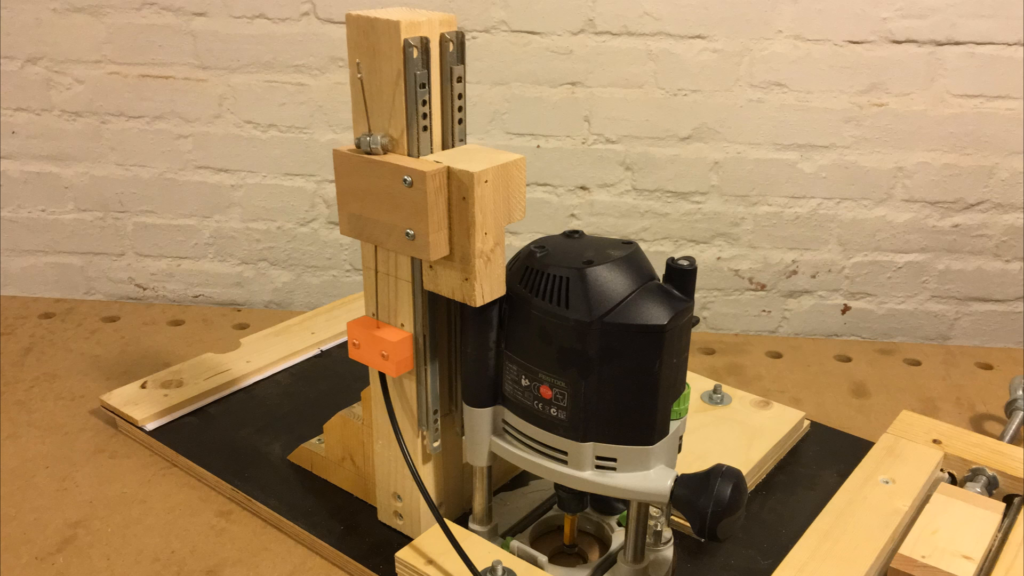

Der Zugarm wird am Druckklotz festgeschraubt. In der Mitte hat er ein Loch um das Ende des Bremskabels aufzunehmen.

Um die Hülle des Bremskabels zurückzuhalten wird weiter unten noch ein Klotz mit einem Loch am Pfosten befestigt.

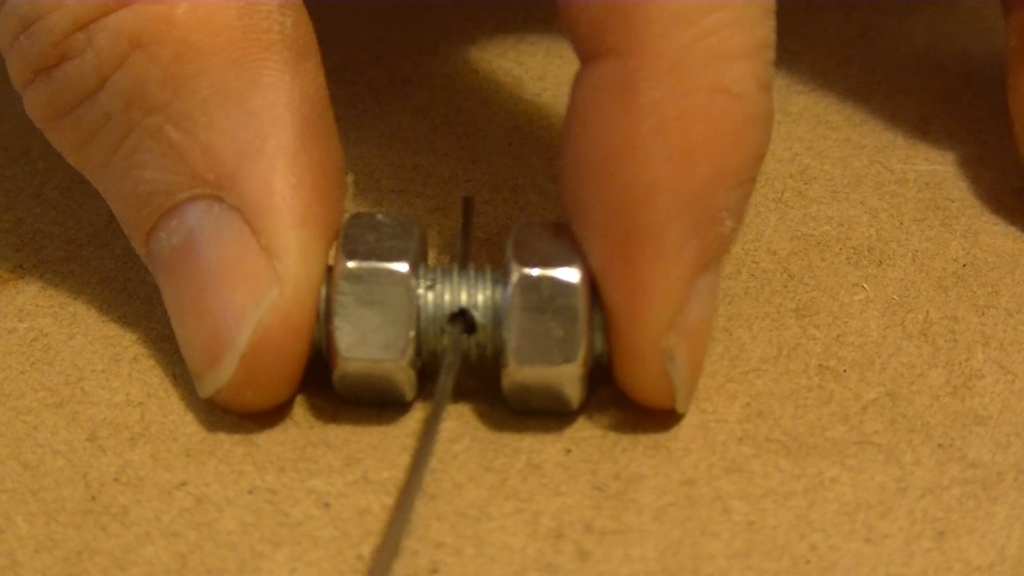

Zur Befestigung des Kabels am Zugarm kommen ein Stück Gewindestab mit einem Loch und zwei Muttern zum Einsatz.

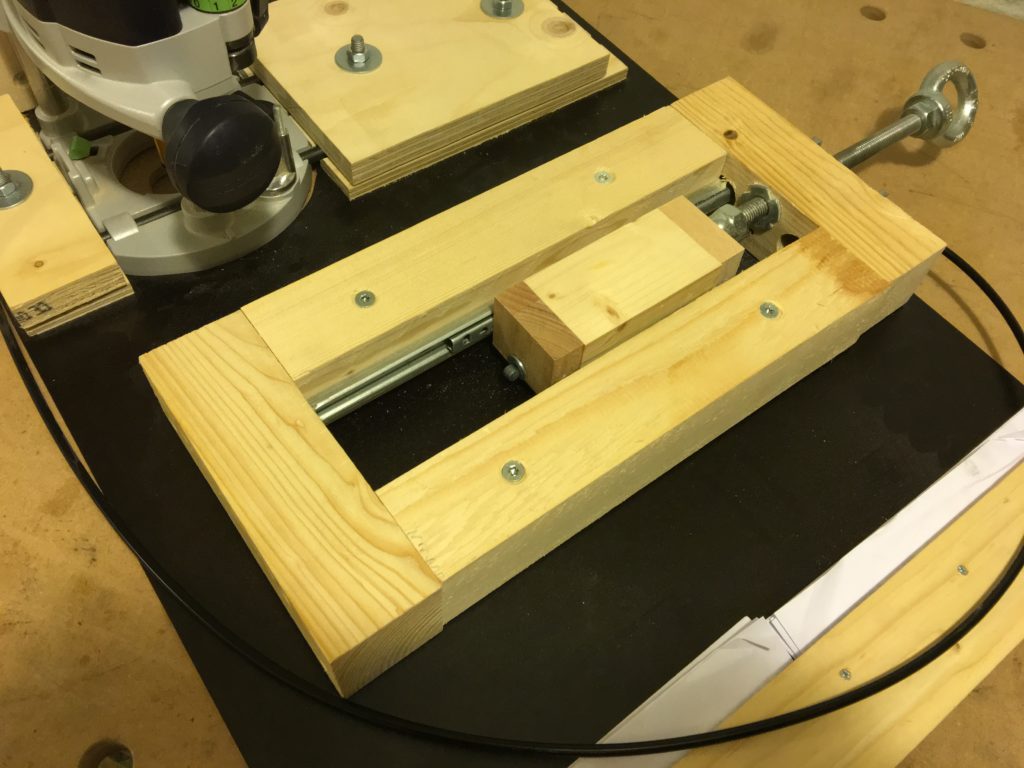

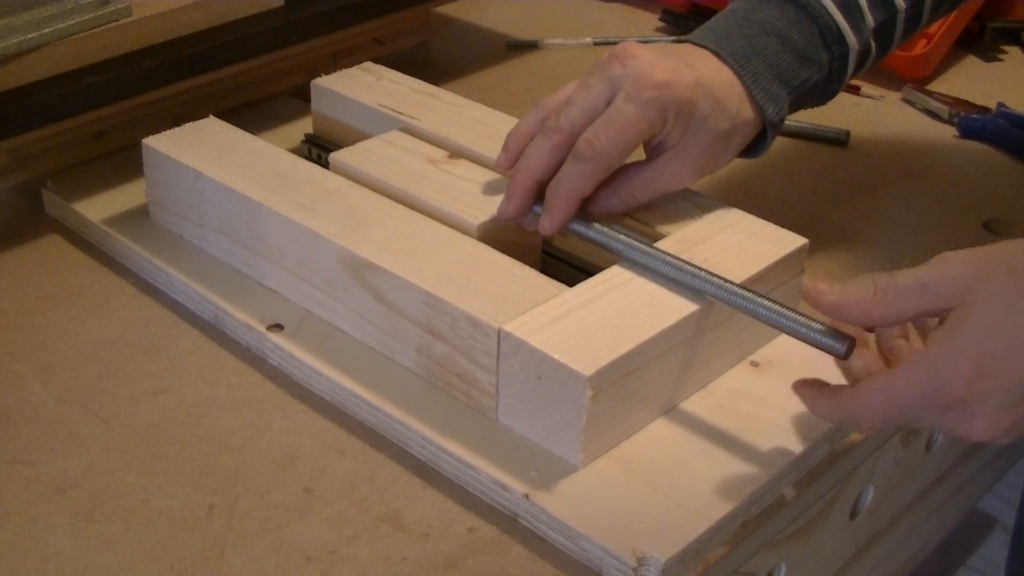

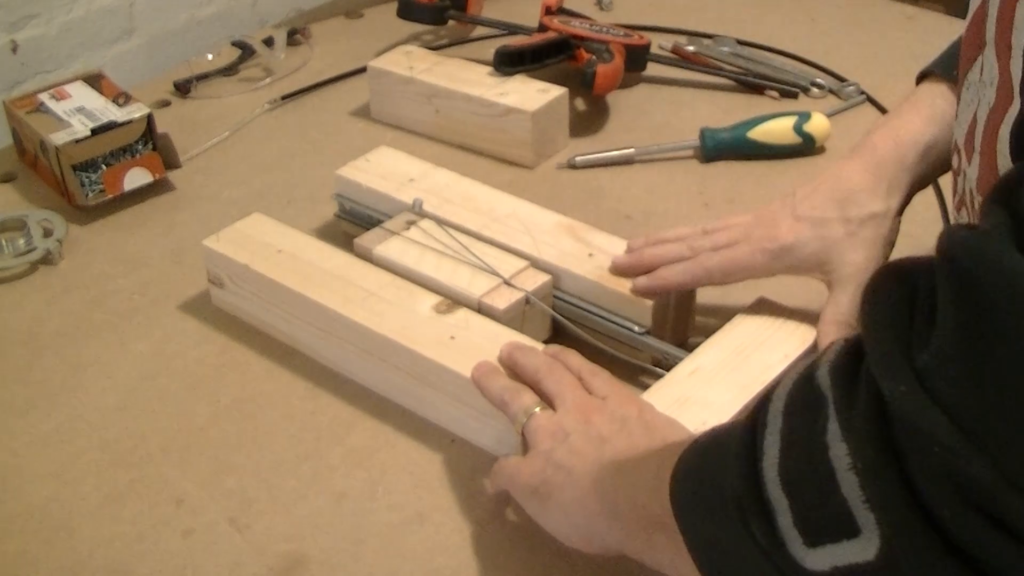

Der Schiebeklotz wird ebenfalls mit Schubladenauszügen in einem Holzrahmen eingebaut. Vorne befindet sich eine Einschlagmutter, welche die Gewindestange aufnimmt. Durch die Drehbewegung wird schlieslich der Schiebeklotz nach hinten geschoben.

Grundsätzlich ist der Zusammenbau einfach, aber es ist wichtig, dass alles parallel und im rechten Winkel ist. Ich musste den Rahmen zweimal bauen, weil sich beim ersten Versuch zu viele Ungenauigkeiten aufaddiert haben.

Jetzt muss nur noch das Kabel auf beiden Seiten eingefädelt werden und schon ist die Höhenverstellung für den Frästisch einsatzbereit.

Damit ist der Bau des Frästisches abgeschlossen. Ich verwende ihn vor allem um Nuten und Profile zu fräsen oder um Kanten abzurunden.
